變壓器鐵芯接地電流在線檢測裝置施工方法

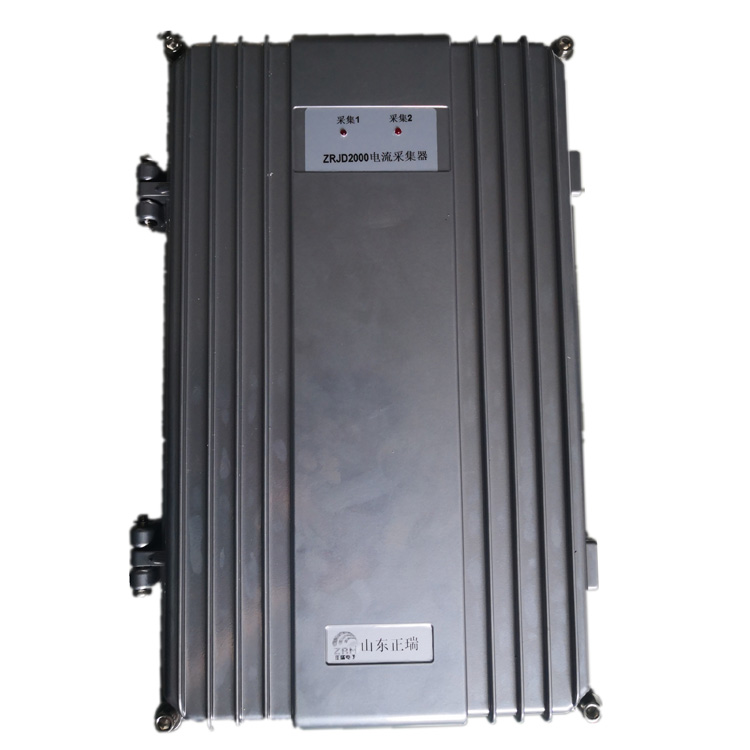

       ZRJD2000 型變壓器鐵芯接地電流在線監測裝置，可實現對鐵心接地電流進行連續、在線監測，通過監測可以實時監控設備的絕緣狀況，且能及時發現內部絕緣受潮或受損、鐵心多點接地、箱體內異物、油箱油泥沉積等故障。對事故做到早預防早處理，更重要的是能為此類設備的狀態檢修提供可靠的數據依據。

變壓器是電力系統中最關鍵的設備之一，它的正常運行是對電力系統安全、可靠、穩定、經濟運行的重要保證。據統計數據，變壓器多點接地故障占了變壓器故障的百分之十三。電力變壓器運行時，繞組周圍存在著交變的磁場，因電磁感應的作用，高壓繞組與低壓繞組之間，低壓繞組與鐵芯之間，鐵芯與外殼之間存在著寄生電容，帶電繞組將通過寄生電容的耦合作用，使鐵芯對地產生懸浮電位，因鐵芯及其它金屬構件與繞組的距離不相等，使各構件之間存在著電位差，當兩點之間的電位差達到能夠擊穿其間的絕緣時，便產生火花斷續放電，對變壓器油和固體絕緣產生不良影響，故需要把鐵芯與外殼連接，使它與外殼等電位，若鐵芯或其他金屬構件有兩點或多點接地時，接地點就會形成閉合回路，造成環流，會引起變壓器本體局部過熱，導致油分解，進而導致絕緣性能下降，嚴重時，會使鐵芯硅鋼片燒壞，造成主變重大事故，故主變鐵心必須接地。否則鐵芯對地會產生懸浮電壓或鐵芯多點接地而產生發熱故障，嚴重威脅變壓器以及電網的安全。



施工方法

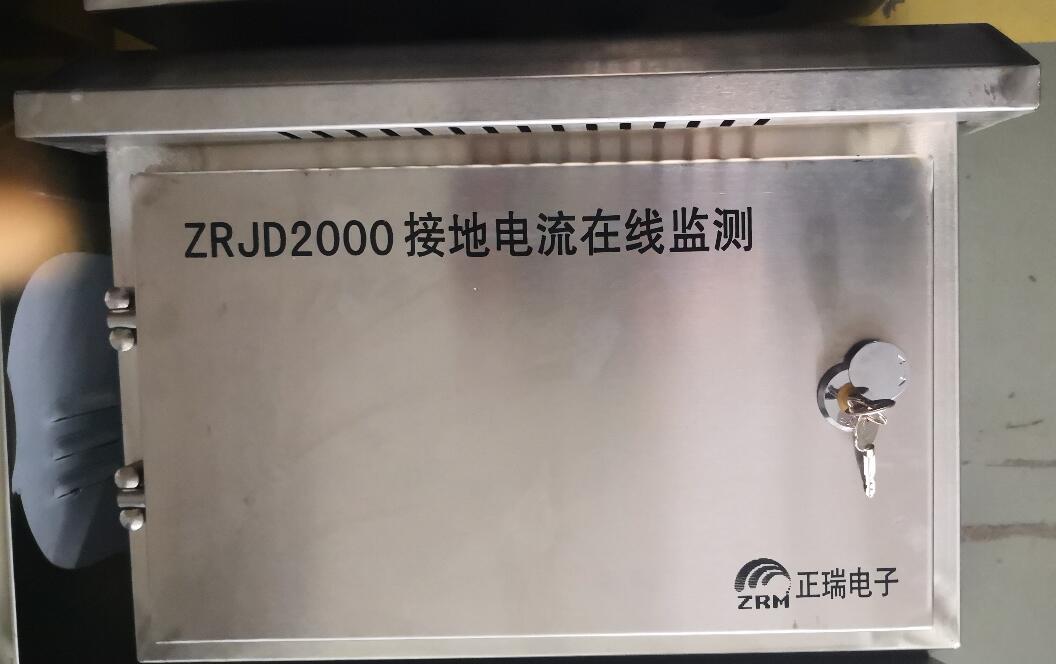

1）建議在主變基坑就近處搭建槽鋼門型構架進行監測裝置的安裝，并與主變套管在線監測裝置一并安裝，掛高1.4米（監測裝置底部與地面距離）；

2）鐵芯監測裝置底部預埋鍍鋅管4根，2根敷設至就近電纜溝供給主電纜進出，2根敷設至主變鐵芯接地引下排處接地點，供末屏電纜進出；

3）主變鐵芯末屏電纜規格為相應截面的銅芯軟線，主電纜使用雙絞雙屏蔽鎧裝電纜；

4）敷設方式：末屏電纜不間斷穿過鐵芯在線監測裝置內的穿心傳感器，兩處電纜頭分別順2根鍍鋅管引至鐵芯接地引下排接地點處，主電纜2根分別由上下級裝置敷設至本地裝置；

5）部分主變鐵心接有多點接地保護箱，則鍍鋅管和末屏電纜引至多點接地保護箱；

6）基建站可在主變本體預留相應尺寸的監測單元安裝位置，主變就位后，參照相同原理著手進行施工、安裝；
