守護綠色電網，精準定位缺陷——六氟化硫SF6泄漏報警在線監測系統

一、六氟化硫SF6的危害

環境方面：其全球變暖潛能是二氧化碳的數千倍，能在大氣中停留上千年之久，對氣候變化具有顯著影響。

人體健康方面：在高濃度下，造成低氧環境。在封閉或通風不良的空間中，這可能導致窒息危險。并且當SF6暴露在極高溫度下時（如電氣設備發生故障時），它可能分解產生有毒的副產品，刺激眼睛、皮膚和呼吸系統。

二、應用領域

電力工業：作為高壓電氣設備中的絕緣氣體，如氣體絕緣開關設備（GIS）、氣體絕緣線路（GIL）和變壓器。

電子行業：用作等離子蝕刻過程和化學氣相沉積中的氣體。

醫學領域：用作超聲波檢查中的對比劑。

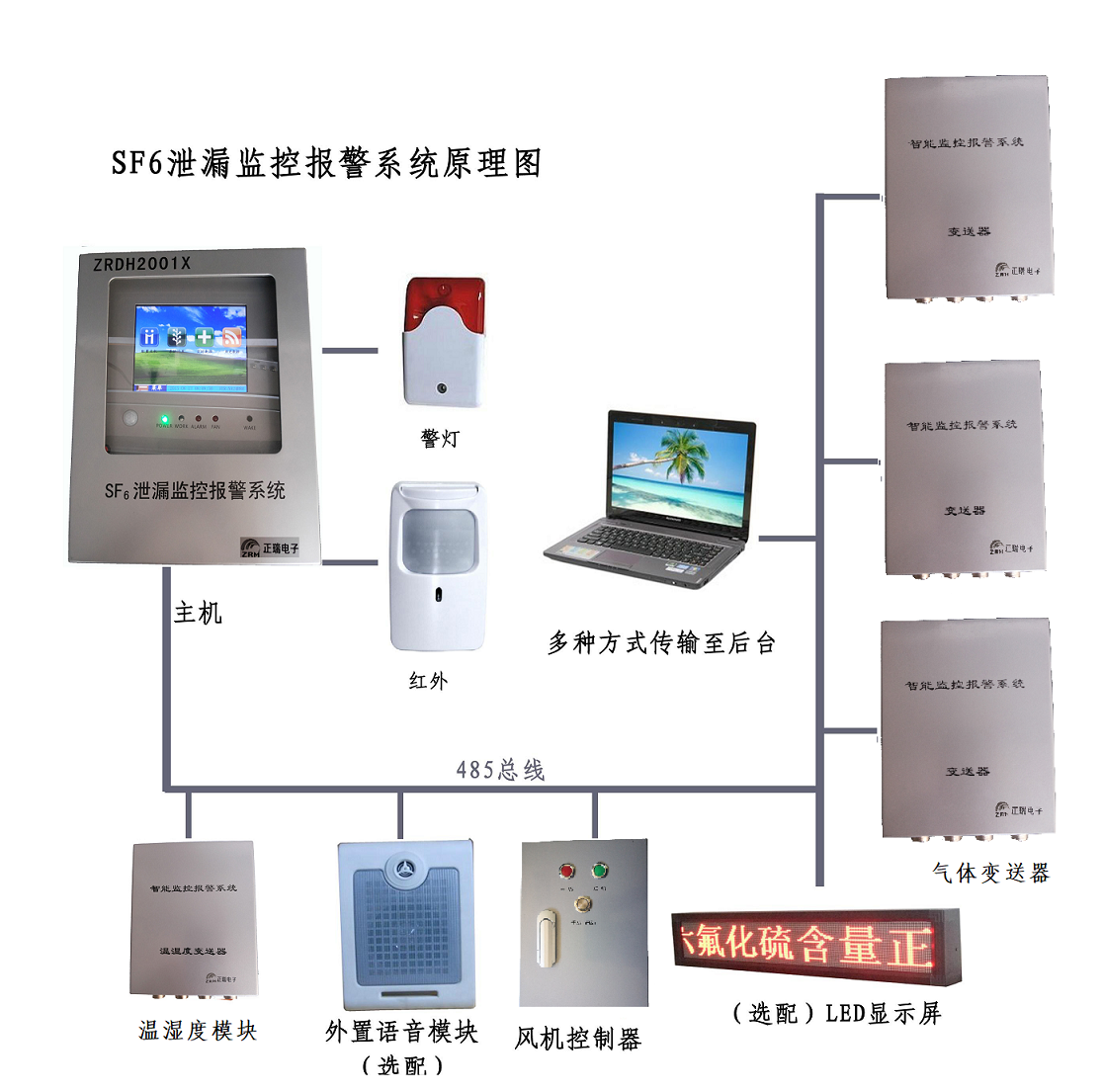

三、六氟化硫SF6氣體泄漏報警監測系統

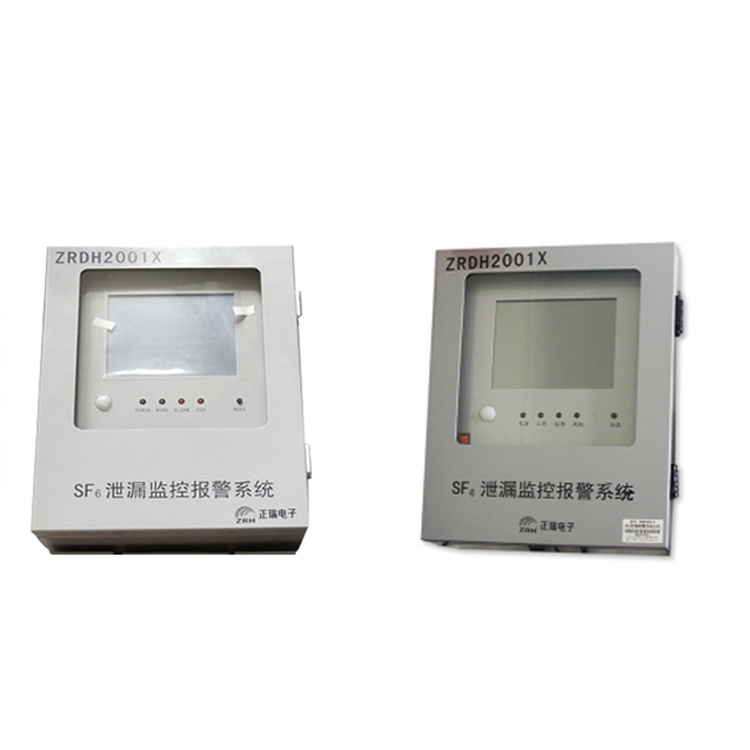

六氟化硫氣體SF6泄漏報警監測系統（型號：DH2001X），為在安裝有SF6設備的配電裝置室的工作人員提供人身健康安全保護而量身設計、開發的智能型在線監測系統。

《電業安全工作規程》（發電廠和變電站部分）特別規定，裝有SF6設備的配電裝置室必須保證SF6濃度小于1000ppm，除須裝設強力通風裝置外，還必須安裝能報警的氧量?jī)x和SF6氣體濃度監測報警儀等監測裝置。山東正瑞自主研發的產品具備：SF6/氧氣濃度監測、溫濕度監測，高靈敏度以及遠程報警功能。

四、六氟化硫氣體泄漏報警監測系統系統功能特點

系統功能：

（1）實時定量監測功能，主機屏幕應可顯示六氟化硫氣體含量、氧氣含量、環境溫度、濕度；

（2）自動語音報警、自動啟停風機、定時、手動控制或強制啟停風機、聲光報警等功能；

（3）紅外監視功能，能支持人體感應，感應范圍應不小于3m，當有人員接近室內工作場所時，系統自動提示工作環境的安全狀況；

（4）具備在線校驗?zāi)Ｊ胶徒涌冢邆渥詣?dòng)零點校準功能，自動克服漂移和誤報警；

（5）歷史數據記錄和查詢，報警事件自動記錄、自動存儲、自動更新功能；

（6）數據上傳功能，接口宜采用RS485，支持報警開關量輸出，裝置采樣設備異常不工作時，應具有故障報警信號提示功能；

五、系統特點：

（1）溫濕度、氧氣O2、六氟化硫SF6四合一設計；

（2）海量日志數據報警信息存儲設計；

（3）可帶開關柜接點在線測溫功能；

（4）可根據用戶需求擴展氣體傳感器和其他功能；

（5）可編制5路獨立通風系統；

（6）GIS室任意門進入均可獲得語音提示，強制通風；

（7）RS485、LoRa、RJ45網口、4G等多種通訊方式；

（8）大屏幕液晶動態中文顯示，具有屏幕自動保護功能。界面友好，刷新速度快；

六、SF6氣體濃度在線監測報警系統技術參數

主要技術參數

● SF6濃度超限報警點：1000ppm,根據要求自由設定,精度＜±5%；

● O2濃度檢測范圍0－25%，缺氧報警點：18%，現場可調，精度＜±0.5%；

● 溫度顯示范圍：-20～+99℃，精度＜±0.5%；

● 濕度顯示范圍：0～99%RH，精度＜±3%；

● 輸入電源：AC220V±20%；

● 報警輸出接點功率：AC220/5A；

● 風機輸出接點：380V/15A（三相）或220V/15A；

● 風機啟動：O2含量≤19.6%或SF6氣體濃度＞1000ppm時，自動啟動風機，每次啟動時間按時段自動設置，可手動控制或強制啟動風機；

● 海量報警信息存儲設計；

● 5路大容量報警觸點輸出。

● SF6、O2變送器采用進口原裝的傳感器，壽命長；

● SF6氣體檢測報警誤差＜1%，氧氣報警誤差＜0.5%；

● 風機控制器可控制原有風機。

檢測SF6的濃度和泄露是確保電力系統安全運行和減少環境影響的重要部分。SF6氣體泄漏報警監測系統精準檢測泄漏位置，氣體泄漏無處可逃。
