一、綜述

      衛星時鐘系統是專為大型電站、電廠設計的多種輸出接口的冗余接收系統，衛星時鐘系統采用2臺GPS/北斗主時鐘（其中1臺是備份時鐘），當主時鐘輸出信號錯誤時，系統自動切換到另一臺，并發出告警信號。GPS衛星時鐘系統可靠性高，時間精度高，適用于各種現場設備比較繁雜，氣候環境比較惡劣，對時間要求非常精確的電廠、變電站、調度所等。主機具有天線接口和外部時鐘的IRIG-B輸入接口，可以接收北斗衛星、GPS衛星時間，也可以接收外部IRIG-B（DC）時間碼（RS-422）,作為主時鐘的外部時間基準。當主機同時正常接收GPS衛星定時信號和IRIG-B(DC)時間碼時，主機把GPS衛星定時信號作為主時鐘的外部時間基準IRIG-B（DC）時碼（RS-422）作為后備；當主機不能接收北斗衛星、GPS衛星定時信號時，則主機切換到以IRIG-B(DC)時碼作為主時鐘的外部時間基準。同時，主機內部具有高達7*10-8精度的自保持時鐘，當無GPS接收并且外部時鐘源消失的狀況下，能夠保持每分鐘不超過4.2uS的精度走時。
      衛星時鐘系統能為電廠DCS系統、故障錄波系統、微機保護、線路保護、各種PLC及MIS網等系統統一時間基準，便于事故分析和統一時間基準下的數據分析。

二、產品簡介及圖片

三、產品詳細介紹

ZREXT2000衛星時鐘擴展箱分為脈沖及報文北斗、GPS時鐘擴展箱和B碼及報文北斗、GPS時鐘擴展箱兩種，輸出各種對時信號，給相應設備對時。由此，構成一套GPS冗余熱備份對時系統，給各種設備對時，從而形成一個對時網絡，統一時鐘，為生產管理提供準確的時間基準，提高管理水平。

衛星時鐘主機能夠輸出各種對時信號，給相應設備對時。當主機輸出的時間同步信號的數量不足時，ZREXT2000擴展箱能夠擴展所需的時間信號，滿足不同使用場合的需要。
  ZREXT2000衛星時鐘擴展箱具有冗余切換功能。擴展箱的時間信號輸入為兩路IRIG-B(DC)時碼（RS422）。當擴展箱只接一路IRIG-B(DC)時碼（RS422）輸入時，該路輸入可以是：IRIG-B(DC)輸入1，也可以是：IRIG-B（DC）輸入2。當同時接入兩路IRIG-B（DC）時碼（RS-422）輸入時，以IRIG-B（DC）輸入1作為該擴展箱的外部時間基準；IRIG-B（DC）輸入2作為后備，能夠?qū)崿F(xiàn)雙輸入冗余熱備份。
  ZREXT2000衛星時鐘擴展箱分為脈沖及報文擴展箱和B碼及報文擴展箱兩種，輸出各種對時信號，給相應設備對時。
  由此，構成一套GPS冗余熱備份對時系統，給各種設備對時，從而形成一個對時網絡，統一時鐘，為生產管理提供準確的時間基準，提高管理水平。

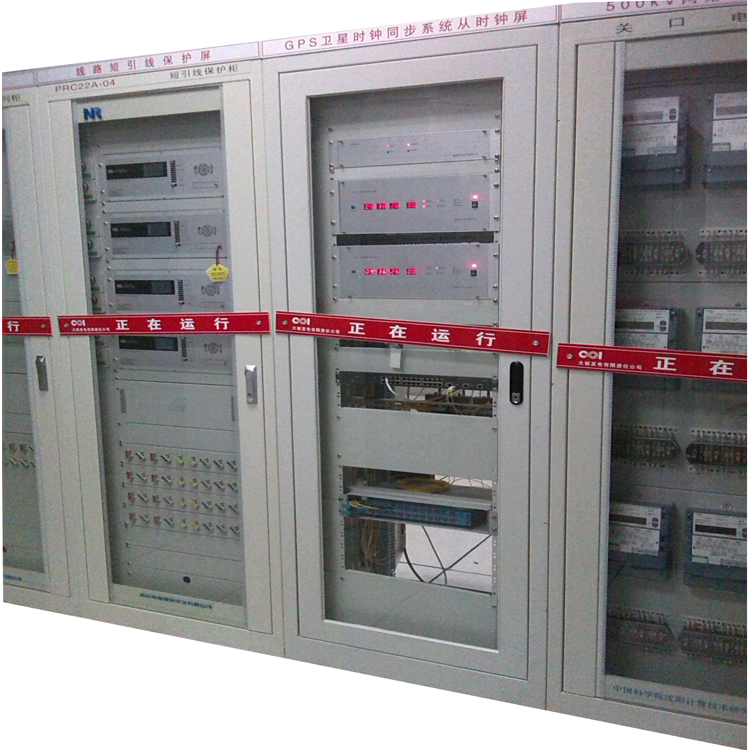

四、現場實物圖
