ZRBG1000系列衛星時鐘——NTP校時服務器

一、產品優勢

   隨著信息的發展，系統對時間統一的要求越來越迫切，對時間的同步精度也越來越高，各類信息生產系統也越來越多，目前各系統之間的時鐘并不是完全精確統一，系統需要時鐘的高度精確，且今后的各類系統之間數據交互會越來越多，相應的時鐘要求也越來越精確，將通信網上各種通信設備或計算機設備的時間信息(年月日時分秒)基于UTC（協調世界時）時間偏差限定在足夠小的范圍內，這種同步過程叫做時間同步，山東正瑞電子公司自主研制的ZRBG1000衛星主時鐘就是提供高精度時間基準的時間同步設備，該設備可同時跟蹤中國北斗衛星和美國GPS衛星，比單一衛星更加可靠,確保了系統的安全性和穩定性；中國北斗衛星與美國GPS衛星時間信號互為備用，時間源可組合為GPS+北斗、單GPS、單北斗、等，保證了時間源的高可靠性和基準時間信號的高精度性；該系統實現了輸出多制式串口、網絡等，滿足多設備的要求，保證了時間需求的高精確度、高穩定性、高安全性，高可靠性。

二、產品概述

ZRBG1000 NTP網絡校時服務器 主時鐘采用表面貼裝技術生產，以高速芯片進行控制，具有精度高、穩定性好、功能強、無積累誤差，不受地域、氣候等環境條件限制、性價比高和操作方便等特點，適合無人值守。廣泛應用于電力系統、網絡同步、通訊、交通管理及國防等需要對時、記時、守時等領域。

裝置輸出信號可配置有標準RS232、RS422/RS485、NTP網絡對時等多種接口形式，方便與相關設備的駁接，實現單向或雙向通訊。可以適應各種不同設備的對時需要。

三、參數指標

項目	技術參數
運行條件	工作溫度	-20℃～+70℃
	貯存溫度	-40℃～+85℃
電源	交流供電	85-240VAC 47Hz～63Hz
	直流供電	85-240VDC
	裝置功耗	≤30W
GPS/北斗天線	頻率50Ω	B1&L1
	阻抗：	50Ω
	增益	42dB±2dB
	外接電纜	RG-58/U
	連接器	BNC-J
	天線體積	φ106mm×121mm
信號接收器	定位授時	單系統獨立授時、雙系統聯合授時
	通道	192 通道
	授時精度	1PPS 優于 20nS
	接收頻率	1575.42MHz（L1 信號）
	接收靈敏度	捕獲〈-160dBW，跟蹤〈-163dBW
	捕獲時間	冷啟動〈1min
	熱啟動	〈20s
	守時精度	高精度恒溫槽晶振優于 4μS/24h
	守時精度	溫補晶振優于 4.2μS/min

裝置接口	可根據實際應用靈活配置
網絡	界面規范	10Base-T/100Base-TX 自適應
	物理接口	RJ45
	操作方式	網絡搜索設置軟件， web 遠程登陸
	協議	ARP、ICMP、UDP、NTP、SNTP
串口	串口參數	波特率 1200-19200 可選，數據位 8 位，一位起始位，一位停止位，無校驗
	物理接口	COM  DB9針
	電平方式	RS232
	RS232	2-RX 3-TX 5-GND

四、裝置特點

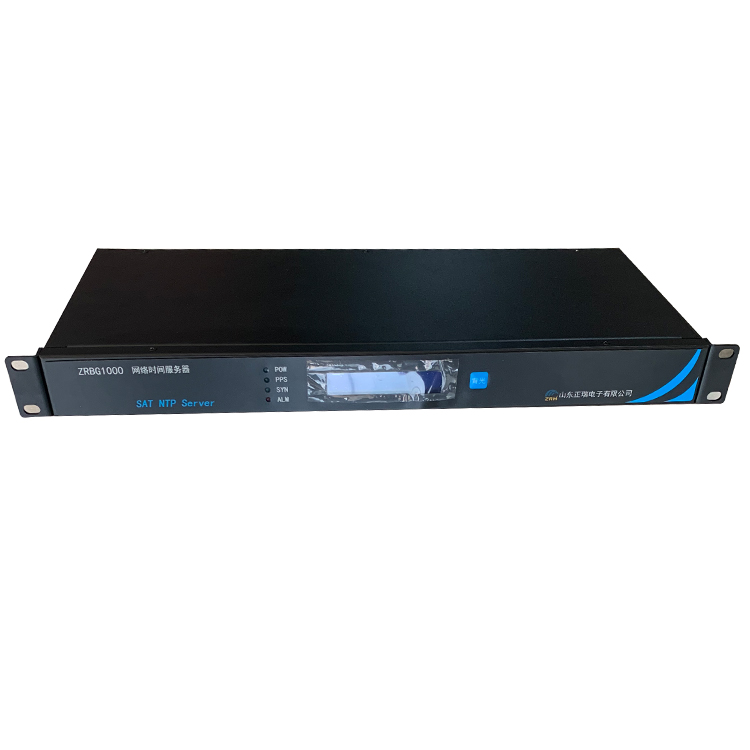

1. 機架式結構，1U、19”標準機箱,安裝方便，機箱經防磁處理，抗干擾能力強。

2.選用高性能、寬范圍開關電源，工作穩定可靠，裝置電源供電自適應。（按訂貨技術協議配置，缺省為單電源。）

3. 采用GPS/BD雙系統精密授時，支持單GPS、單北斗、 GPS/北斗聯合授時多種授時方式，并可通過維護串口修改授時方式。可通過LED在線顯示日期時間和GPS北斗衛星的收星個數，直觀反映裝置的同步狀況。

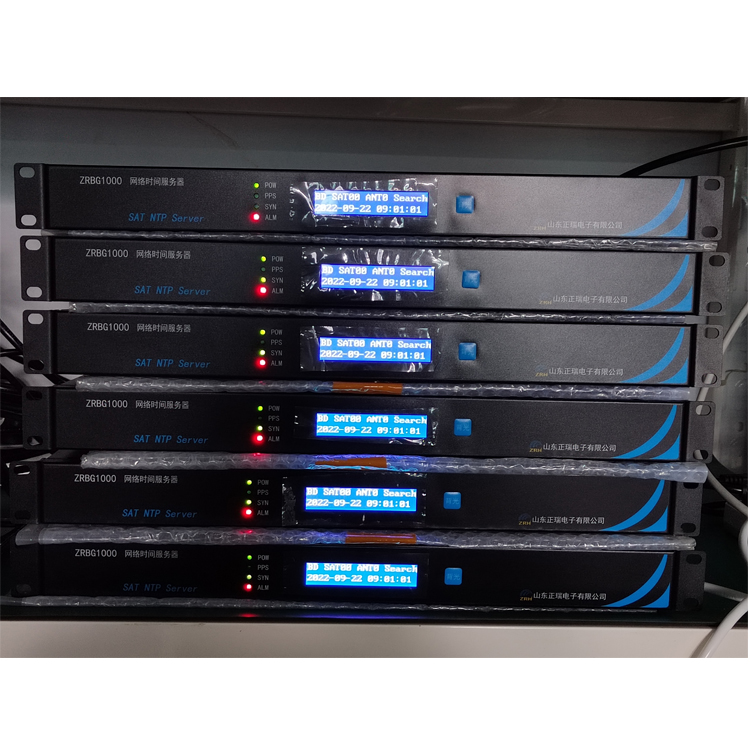

4. 裝置前面板有“POW”燈、“PPS” 燈、“SYN” 燈、“ALM” 燈多種工作狀態指示，便于運行值班人員的日常巡視。

5. 模塊化結構，NTP端口數量可靈活配置，最多配置6路NTP/SNTP網絡對時信號，端口可以靈活的配置使用，可以用在不斷增長變化的網絡環境中；還可用于不同的子網或不同的物理隔離的網絡中，使多個物理隔離的網絡共享時鐘資源。

6. 支持WINXP/WIN7/WIN8/WIN10/2000/2003/2008/vista、LINUX等操作系統及支持NTP協議的路由器、交換機、DVR、智能控制器等網絡設備。

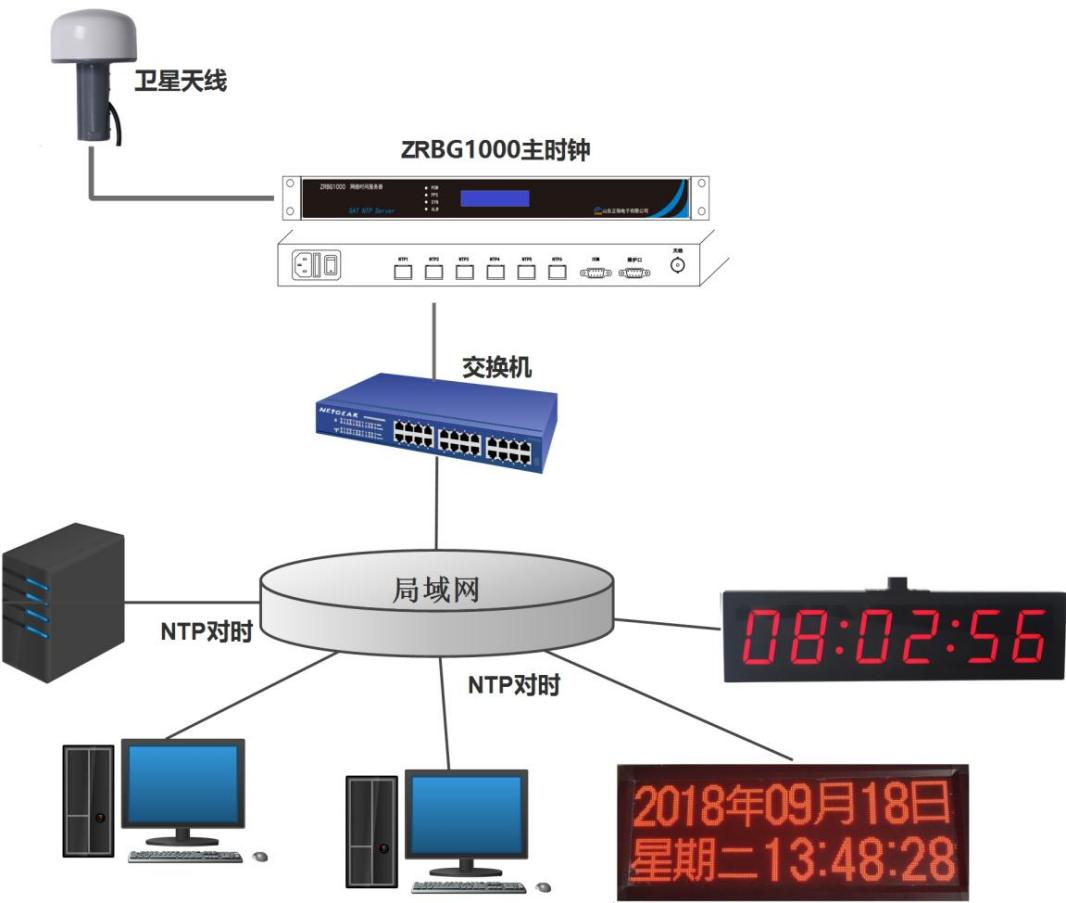

五、對時方案

時鐘裝置以接收到的GPS/北斗信息（串口+1PPS）為時間源，通過NTP/SNTP協議同步網絡中的所有計算機、服務器、路由器、交換機、DVR等設備,實現網絡授時。大部分操作系統都自帶NTP服務，只需做一下設置即可。我公司也提供NTP客戶端軟件，安裝運行也可實現同步。
