時鐘同步服務器對電力系統的重要應用

電力系統中時鐘同步系統是利用全球定位系統GPS（北斗）時鐘對電廠、變電站的計算機監控系統、測控裝置、線路微機保護裝置、故障錄波裝置、電能量計費系統等進行統一對時，這些自動化設備的內部都有實時時鐘，但是也有可能因為多種原因產生誤差，如初始值設備的不準確、石英晶體振蕩頻率誤差及其頻率振蕩的溫度漂移和老化漂移、電路中電容量的變化等。

因此需要實時對系統中的電子鐘進行校準，當前主要是利用GPS和北斗衛星授時系統取得時間基準信號，并轉換成各種自動化設備需要的時間信號輸出，從而實現各個自動化設備的時間統一，實現整個電廠、變電站的時鐘完全統一，提高整體電網系統運行的效率。



一、系統的組成

BG2000衛星時鐘系統由北斗衛星時鐘系統、GPS衛星時鐘系統、本地時鐘系統以及由這3種時鐘系統組合信號變換的輔助光電子系統組成。

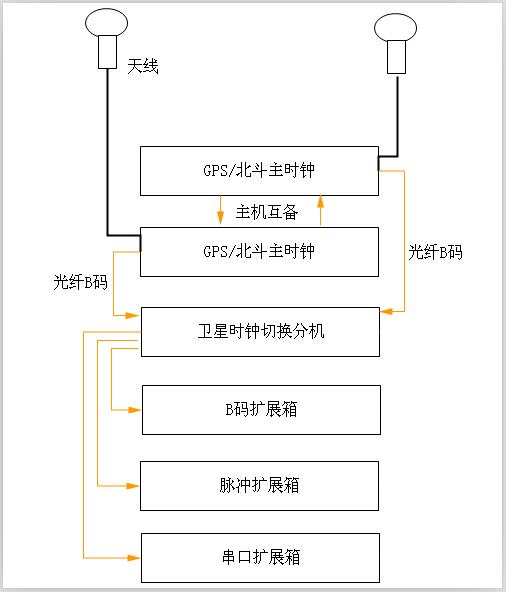

系統結構如下圖所示：

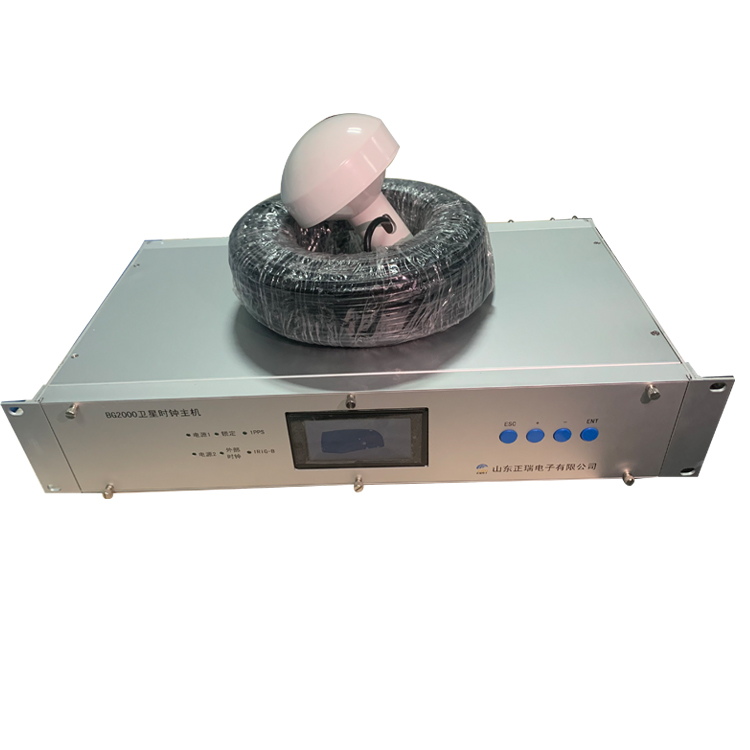

A、衛星時鐘主機

GPS衛星時鐘主機的衛星系統為GPS/北斗雙模式接收，該衛星雙模接收系統既能夠同時接收北斗/GPS雙星系統，也能夠單獨分別接收GPS或者北斗衛星系統?；谧羁煽糠绞剑緯r鐘系統采用了雙星模式。雙模式同時接收國產北斗衛星系統和美國GPS全球定位系統衛星，使得參與同步定位的衛星數量大幅增加，并且搜星速度快，同步定位精度比單獨GPS方式更高，時鐘精度更精準。

GPS衛星時鐘主機內具有高精度本地銣時鐘守時系統。本地守時系統精度為5*10-12，在GPS、北斗衛星系統正常的情況下，本地銣時鐘系統被衛星所同步。當衛星系統連接故障時，時鐘主機自動切換到本地時鐘，仍舊能夠提供高精度時鐘輸出。

系統包括2臺時鐘主機，實現雙主機熱備用。一臺時鐘主機故障時，不影響系統運行。

B、時鐘分機

分機包括本地守時時鐘系統和能夠接受2臺上位主時鐘的光同步時鐘信號。當1臺主時鐘故障時，分機會自動切換到備用主時鐘。當2臺主時鐘均未連接時，分機保持高精度自身時鐘運行。

C、信號擴展箱

信號擴展箱為信號數量擴展裝置。（如IRIG-B，串口，PPS,PPM等）采用模塊化插卡方式，能夠方便的通過功能卡的配置實現所需的對時功能。



結束語：

BG2000時鐘同步服務器在電力系統的使用中，可以有效的減少人員的工作量，可以使變電站內部的運行設備得到統一、標準的時間基準。滿足同步精度的要求，方便設備運行，提高電力系統自動化水平。

這種衛星同步時鐘技術廣泛的應用在變電站、發電廠、調控中心、水電站等一些電力系統中，為提高我國的電力系統的技術進步做出了很大的貢獻。
