無源無線測溫方式有哪幾種？各有什么優缺點

電力系統的高壓開關柜、環網柜、高壓線纜接頭、刀閘開關等重要設備，在長期運行中可能出現設備老化，表面氧化、腐蝕、設備松動等問題。另外在長期高負荷運行中，開關的觸點和母線連接等部位因老化或接觸電阻過大而發熱，由于這些發熱部位的溫度無法監測，設備的運行條件越來越惡劣，容易溫度異常引起燒毀等設備事故的概率大大增加，如何在危險發生的早期就能監測到異常避免危險的發生就成了電力設備管理者首要思考的問題。而電力行業由于其電氣特性，常見的有源溫度監測設備往往無法達到效果甚至引發更多的問題，無源無線測溫成了結束目前僵局最好的溫度監測方式。

一、無源無線測溫有以下幾種主要方式：

1、CT感應取電

CT感應取電無源無線測溫包括有電磁場感應取能模塊、電源管理模塊、儲能模塊、單片機、溫度傳感器、信號調理模塊和無線收發模塊；其中電磁場感應取能模塊由坡莫合金軟磁材料所制；電磁場感應取能模塊、電源管理模塊和儲能模塊構成供電單元，維持單片機、信號調理模塊和無線收發模塊的正常工作。
    CT感應取電無源無線測溫傳感器體積小、結構簡單易用、能耗低、取電效能高且不需要外加電源，可以長期穩定工作，廣泛用于發電廠、變電站及大型工礦企業的輸配電系統中的導電觸頭、變壓器進出線接點、中壓柜電纜接頭或動靜觸臂、低壓柜抽屜一次接插處斷路器出線、連接端頭和母線測溫，為輸配電系統提供一種新型、可靠、實用的無線測溫裝置。
2、聲表面波SAW技術

SAW技術，技術比較先進。但由于裝置本身需要一個外置的彈簧天線用于接收能量及接、發數據，所以在高壓環境中存在局部放電等隱患。多年來的使用經驗告訴我們聲表面波的可靠率還需要提高。目前比較好的廠家的數據可靠率也就在百分之七十左右。相對于CT取電技術，聲表面波依然存在安裝的問題，甚至比CT取電安裝模式還要困難。主要是因為天線安裝復雜。

3、RFID測溫

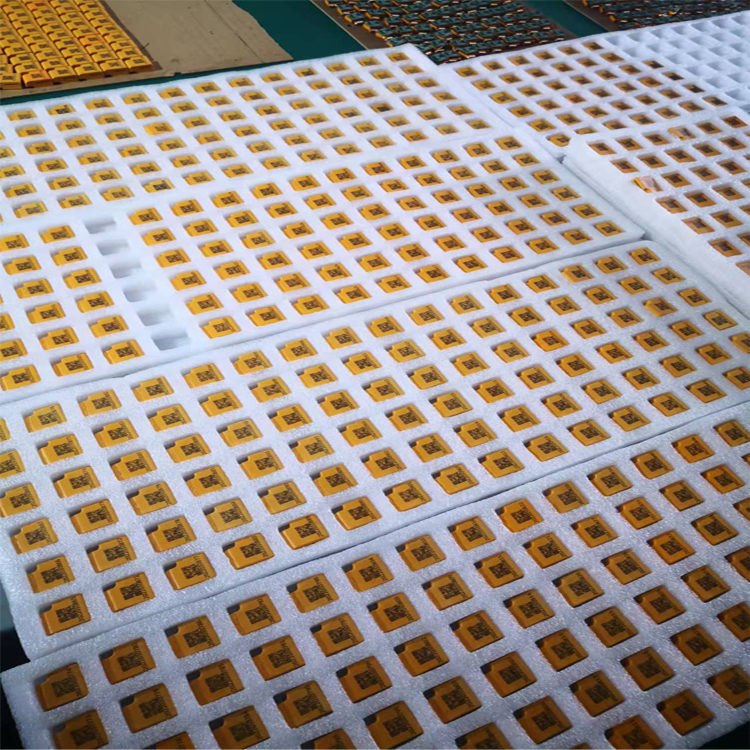

RFID溫度監測系統的實現方式是：在超高頻的RFID芯片中加入溫度傳感器，定制適應各類環境的電子標簽粘貼于電力輸送高壓變電及中低壓配電設施關鍵節點易發熱部件表面，或內嵌于導體接頭內，采用帶有安卓系統的RFID超高頻讀寫器實時讀取電子標簽中溫度數據并實行解析，按實際需要監控的溫度值設定警戒線，到溫度高于或低于警戒線時發出聲光報警、拍照、并將信息傳輸到云端系統，提醒電力維護人員進行跟進操作。

4、電場感應取電測溫

電場感應取電測溫依靠電壓產生的電場獲取能量。有高壓就能工作。但缺點就是：為了確保獲取的能量足夠大，需要足夠大的電容(也就是說體積無法小巧)，安裝后會影響到開關柜等高壓設備的電場分布。



二、幾種主要無源無線測溫的性能優勢對比



性能指標	RFID溫度傳感器	SAW聲表面波	CT感應取
穩定性	高	低	高
一致性	高	低	高
測溫精度	±1℃	不保證	±0.5℃
抗干擾性	強	差	強
免電池	射頻能力取電	電磁感應取電	CT取電
數據可靠性	數字通訊可靠性高	模擬通訊易受干擾	數字通訊可靠性高
免維護性	高	弱	高
適用性	適用高壓大電流場景	適用高壓大電流場景	電流不宜過大及過小





山東正瑞ZRDTS-6 無源無線溫度傳感器通過電磁感應原理從一次取電，開關柜一次電流大于5A時，進入正常工作狀態。無需電池，免除高溫下電池放電時發生無法控制的熱量噴發而發生爆炸的隱患；

ZRDTS-6無源無線測溫傳感器采用美國TI公司新研發的無線收發芯片及數字集成芯片，功耗小，信號強，體積小，精度高，安裝適應性高，耐高溫使用壽命長，被廣泛應用于高壓電傳輸行業，如鋼鐵、電力、采礦、化工等領域。
