一、產品簡介

DCT-6G開關柜無線測溫監測器采用高分辨率液晶顯示，可同時采集128路溫度數據，連續監測開關柜內接點的運行溫度，由數字顯示屏循環顯示出每個帶電觸頭的溫度值，可確定觸頭的過熱程度，當發生超溫時，儀器發出報警指示，報警溫度可設定。支持翻頁顯示，并可將溫度值通過RS485接口傳到計算機作進一步數據處理，實現開關柜溫度的集中監測。適合掛裝在開關柜的二次儀表室或室外。

二、產品尺寸圖及功能示意圖

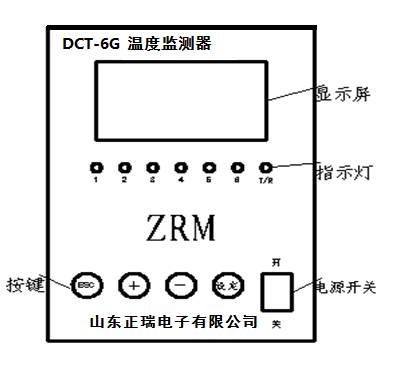

1、功能示意圖

尺寸：195×128×72(mm)

DCT-6G無線式溫度監測器，能夠同時支持6-9個無線式溫度傳感器，可實現150個無線信道的溫度測量。顯示屏顯示溫度界面每頁顯示一個高壓柜六個測溫點及六個點的范圍，溫度值對應“A、B、C、a、b、c”表示具體傳感器位置。如需查看每臺高壓柜內溫度值時，可直接按“+”或“-” 鍵進行翻頁查看。無線溫度傳感器當感應電源供電時字母后面是“=”，當電池供電時字母后面是“：”,以確定供電模式。

具有超溫度上限報警等功能。當發生超溫報警時，一個繼電器型的報警接點閉合輸出，用于接通報警警笛進行報警。該接點能夠接220V交流供電的信號警燈。溫度報警上限可通過面板人工調節。

2.按鍵操作：

按ESC鍵進入設置，首先輸入密碼，“+”或“-”鍵數字加減，“設定”鍵選擇和確認；進入后首先設置本機地址，所設地址與Modbus通信地址相對應，數據區顯示“addr” “+”或“-”鍵調節地址，“設定”鍵選擇和確認；確認后通道顯示“H”為設置上限報警溫度，顯示“L”為設置下限報警溫度，“+”或“-”鍵數字加減，“設定”鍵選擇和確認；確認后進入與傳感器無線通信信道的參數設置，“+”或“-”鍵數字加減，“設定”鍵選擇和確認，該無線信道參數對應傳感器的無線信道；最后是對“測點總數”設置，根據所安裝的傳感器個數進行設置，“+”或“-”鍵數字加減，“設定”鍵選擇和確認。

3、產品接線端子示意圖

LN： 電源輸入，交流220V。報警： 報警輸出端子，為當地報警使用，內部為繼電器接點，可接出到220VAV的警燈，發出聲光報警。通訊端子：RS485接口，采用屏蔽雙絞線通訊。波特率9600，傳輸距離1800米/子網。

三、產品性能指標

測點數量：6-9個（每個無線信道支持6-9個無線溫度傳感器）。

報警輸出：1個（無源接點）250Vac,0.6A或24Vdc,5安。

通訊接口：RS-485。

通訊規約：Modbus與CDT擴展規約可選

工作電壓：交流220Vac(無需電源適配器)。

工作溫度：-40℃～+85℃。

安裝方式：掛式安裝。

尺寸：195×128×72(mm)

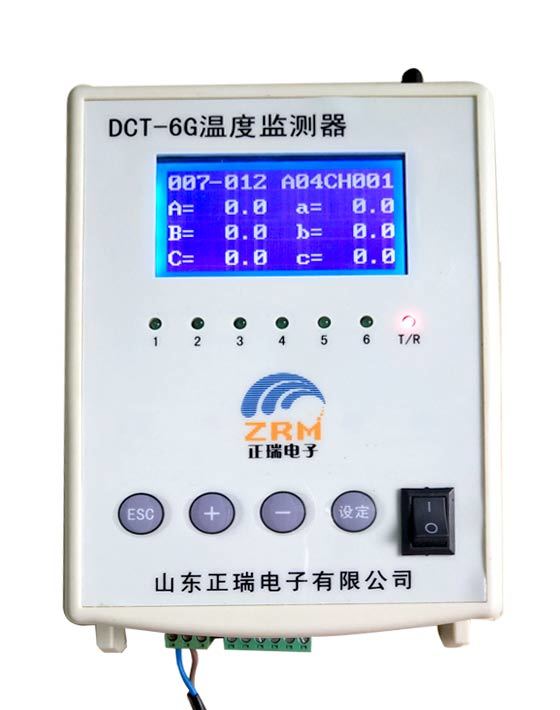

四、產品實物圖

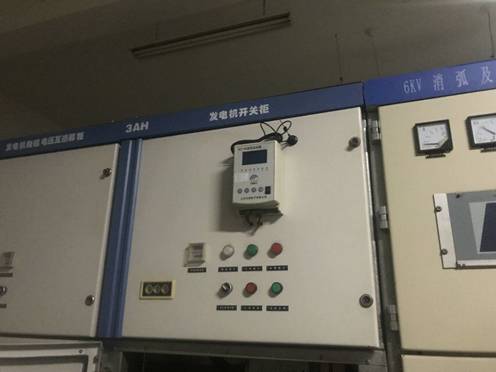

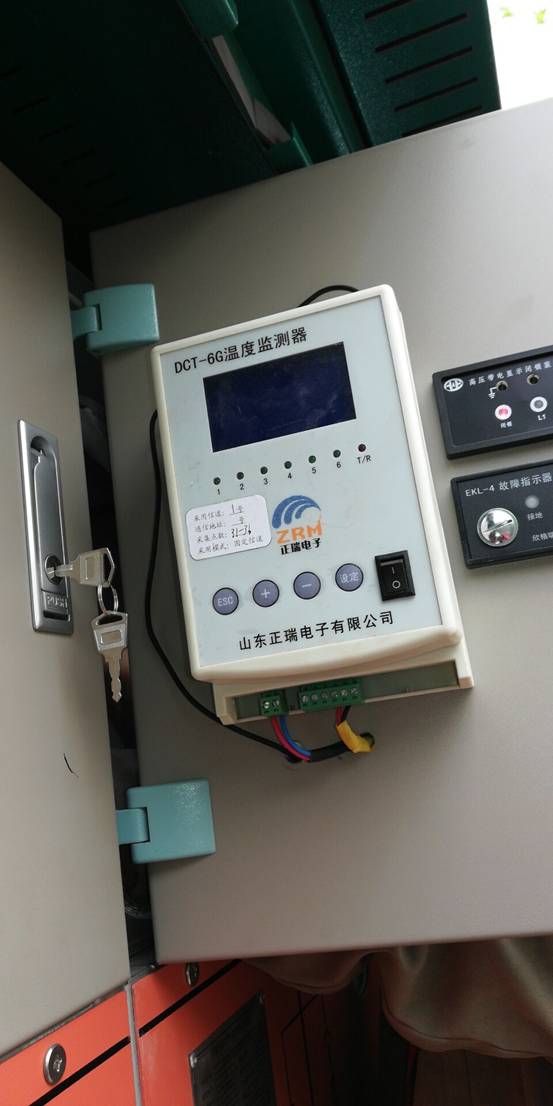

五、現場安裝圖
